Gräv ner el, vatten och fiber på tomten – djupkrav, skyddsrör och snygg återställning

Att gräva ner el, vatten och fiber på tomten kräver planering, tydliga djupkrav och noggrann återställning. Med rätt skyddsrör, smart samordning och bra dokumentation får du en säker och framtidssäker installation. Här får du praktiska råd, vad du ska fråga hantverkare och hur du undviker onödiga misstag.

Planera rätt från start: djupkrav, tillstånd och samordning

Börja med att skapa en tydlig plan för sträckningen på tomten. Använd Ledningskollen för att få information om befintliga ledningar innan någon spade sätts i jorden. Stäm av med elnätsägare, VA-huvudman och fiberleverantör om deras krav på djup, märkning och material. I Sverige är det vanligt att vattenledningar läggs frostfritt, ofta kring 1,0 till 1,2 meters djup beroende på var i landet du bor och hur marken ser ut. El och fiber förläggs grundare men ska ändå skyddas med sandbädd, markeringsband och separeras från vattenledningar. Där marken är utsatt för belastning, som infarter, krävs ofta större täckning och extra skydd. Vid samförläggning planeras ledningarna så att de ligger i egna skyddsrör med tydlig separering. Håll god avståndsprincip, exempelvis en vertikal separering på minst 10 cm mellan lager av sand och rör samt horisontell marginal mellan el och kommunikation. Korsa ledningar vinkelrätt och undvik skarpa böjar. Dokumentera hela lösningen med enkla skisser och foton. Det hjälper vid service, framtida grävning och eventuell felsökning. Om du måste passera kantsten, mur eller betongplatta planerar du genomföringar i förväg och monterar genomföringshylsor eller skyddsrör innan återställning. En välgjord plan spar tid, minskar risker och ger ett snyggt resultat som håller över tid.

1. 1
   Planera och markera

   Mät upp sträckningen, markera med spray och pinnar och gör en enkel ritning med mått från fasta punkter som husfasad eller hörn på altan. Samordna el, vatten och fiber så att varje ledning får egen rördragning och tydligt läge. Stäm av leverantörernas tekniska krav, särskilt kring djup och separering, och reservera plats för framtida dragningar.

2. 2
   Schakta och förlägg

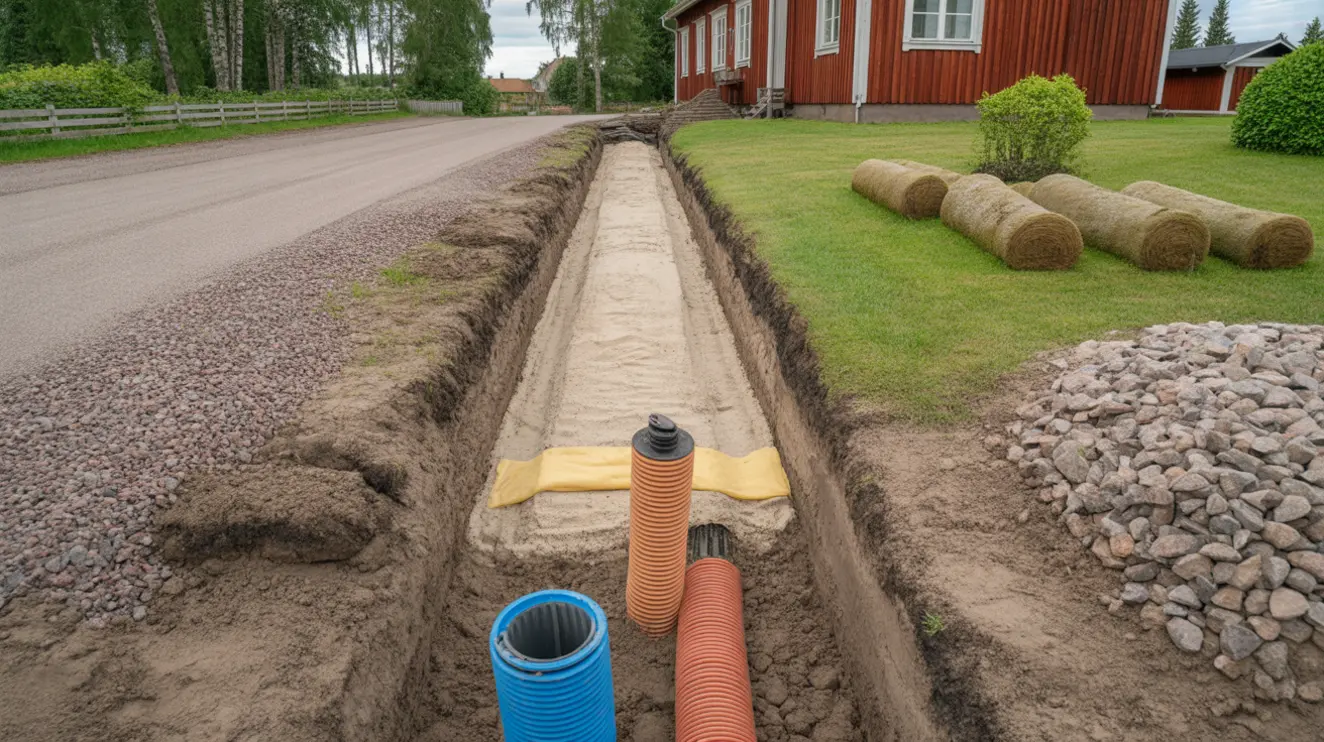

   Gräv till planerat djup med rena schaktkanter. Lägg en siktad sandbädd i botten. Förlägg vattenrör frostfritt eller isolera vid grundare djup enligt leverantörens anvisningar. Lägg el och fiber i separata, färgkodade skyddsrör ovan vattenlagret med egen sandbädd och utan skarpa böjar. Täck med sand, lägg markeringsband på rätt nivå och fyll på med befintliga massor utan vassa stenar.

3. 3
   Återställ och dokumentera

   Packa återfyllning i tunna lager för att undvika sättningar. Under uppfarter återställer du bärlager och slitlager enligt konstruktionen. På gräsmatta lägger du ny matjord, sår och vattnar. Fotografera rörens lägen, måttsätt ritningen och spara dokumentationen. Sätt ut diskreta markörer eller uppdatera tomtkartan så du enkelt hittar installationen i framtiden.

Rätt material: skyddsrör, sandbädd och märkning

Välj skyddsrör med slät insida för enkel kabeldragning och låg friktion. Färgkodning underlättar både installation och framtida service. Orange rör används ofta för el, grönt för fiber och blått för vatten. Håll rimliga radier vid böjar och använd långsvep i stället för skarpa vinklar. För vatten är tryckklassade rör i PE ett vanligt val på tomter och kopplingar ska vara anpassade till rörtyp och dimension. Vid grundare läggning av vatten kan du komplettera med frostisolering eller värmekabel enligt leverantörens råd. Lägg minst 10 cm siktad sand under och över rören och se till att inga stenar trycker mot godset. För el och fiber monteras dragtråd i röret om ingen kabel förs in direkt, vilket förenklar senare installation. Placera markeringsband 20 till 30 cm ovanför respektive ledning och använd varningsnät för el där det krävs. I känsliga passager, exempelvis under en uppfart, kan du montera ett extra skyddsrör eller skyddskanal. Säkerställ att skarvar är täta och att muffar dras enligt anvisning. Dokumentera rörens start- och ändpunkter och överväg en liten kopplings- eller servicelåda där flera rör möts. Följ alltid leverantörernas anvisningar och branschpraxis för säkra förläggningar och lång livslängd.

Frågor att ställa till entreprenören

Be om att få veta vilka standarder och krav som följs vid förläggningen, till exempel riktlinjer för kabelförläggning och branschregler för VVS. Fråga om företaget är registrerat hos Elsäkerhetsverket för elarbeten och om VVS-installatören arbetar enligt Säker Vatten. Be om en tydlig plan för djup, separering och materialval, inklusive typ av skyddsrör, sandbädd och markeringsband. Ta reda på hur återställning av mark ska utföras och hur packning säkerställs för att undvika sättningar. Begär dokumentation efter avslutat arbete med foton, måttsatt skiss och information om rörtyp. Stäm av hur entreprenören samordnar med nätägare och hur eventuella avstängningar eller tillstånd hanteras om arbetet berör allmän plats. Klargör vem som ansvarar för borttransport av schaktmassor och hur kvalitetskontroll genomförs innan återfyllning.
